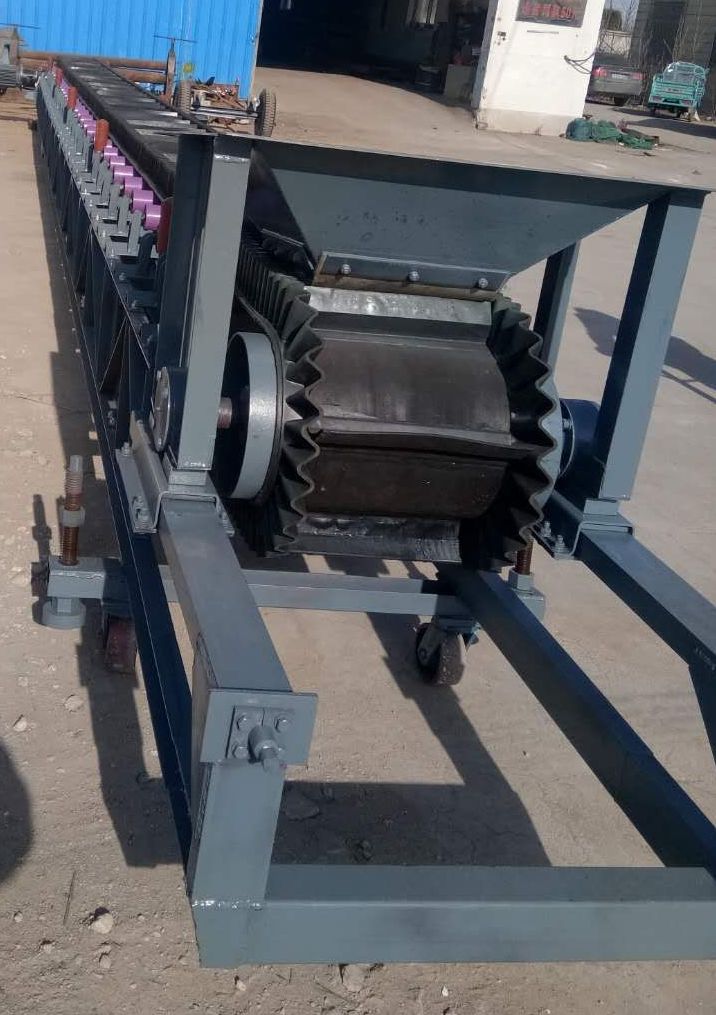

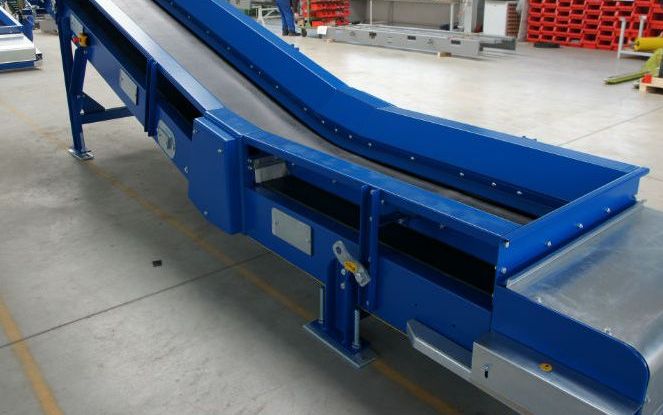

皮帶輸送機是將一條有端（或無端）的橡膠輸送帶，裝在輸送機兩端的主動滾筒和從動滾筒上。在兩個滾筒中間安裝有若干個平行的托輥和托板，以支撐物料和輸送帶的重量。

主動滾筒、從動滾筒和托輥均裝在機架上。主動滾筒由驅動裝置帶動旋轉。依靠旋轉的滾筒與輸送帶之間的摩擦力使輸送帶運動，從而達到運送物料的目的。為了使輸送帶有合適的張緊度，還設有張緊裝置。

1、皮帶輸送機組成部分：

        皮帶輸送機由驅動裝置、主動滾筒、從動滾筒、托輥、拉緊裝置、皮帶及機架等部分組成。

        1頭部驅動裝置

        2從動滾筒

        從動滾筒安裝在機架的尾部，它由滾筒和兩只尾輪滑座及軸承等組成。

        3、托輥

        4、拉緊裝置拉緊裝置采用螺旋拉緊的方式，用來調節皮帶的松緊程度。

        5、橡膠輸送帶

        6、機架部分

        用各種型鋼、加強鋼板焊接而成。

        四、操作說明

        1、操作時應力求均勻加料。

        2、不宜滿載時停車和啟動。

        3、皮帶的松緊應適度，運行中應經常檢查，及時調整。

        a、維護保養

        1、經常檢查設備運轉部位的潤滑情況，定期按潤滑表加油。

        2、對設備要經常檢查，螺栓不得松動，電機不得超過額定電流，軸承溫升超過環境溫度35℃時應停機檢查。

        3、根據使用情況，建議定期檢查各轉動部位有無絲等雜物纏繞和異常磨損，每次檢查都應確認皮帶的松緊是否合適。
